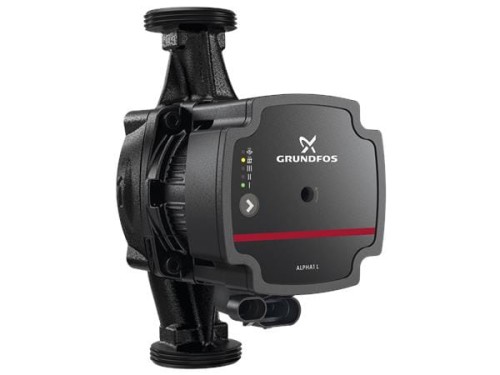

GRUNDFOS POMPA OBIEGOWA ALPHA 1L 25-60

Zaprojektowany na nowo model C pompy ALPHA1 L
może być instalowany we wszystkich rodzajach
instalacji grzewczych ze zmiennym lub stałym
natężeniem przepływu. Wysokosprawne pompy
z elektronicznie komutowanym silnikiem (ECM), jak
ALPHA1 L, są samosterujące i automatycznie
dostosowują parametry pracy do wymagań
instalacji. Prędkość może być regulowana przez
niskonapięciowy sygnał PWM (o modulowanej
szerokości impulsu).

Zalety i korzyści
• Trzy stałe charakterystyki regulacji/stałe prędkości
obrotowe.
• Tryb regulacji dla instalacji grzejnikowych.
• Tryb regulacji dla instalacji ogrzewania
podłogowego.
• Sygnał wejściowy PWM – profil A. Jest sygnałem
cyfrowo napięciowym.
• Niski wskaźnik efektywności energetycznej (EEI).
• Śruba odblokowująca wał pompy.
• Nie wymaga konserwacji.
• Niski poziom hałasu.
• Bardzo łatwy montaż.
Dane techniczne
Temperatura cieczy
2-95 °C przy temperaturze otoczenia 0-55 °C
Aby zapobiec kondensacji w skrzynce sterowniczej
i stojanie, temperatura cieczy musi być zawsze
wyższa od temperatury otoczenia.
Ciśnienie wejściowe
Aby zapobiec kawitacji i uszkodzeniom pompy, na
wejściu pompy zapewnione muszą być następujące
ciśnienia minimalne:
Temperatura cieczy 75 °C 95 °C
Ciśnienie 0,005 MPa 0,05 MPa
0,05 bar 0,5 bar
Dane elektryczne
Napięcie zasilania 1 x 230 V - 10 %/+ 10 %,
50/60 Hz, PE
Zabezpieczenie
silnika
Pompa nie wymaga zewn.
zabezpieczenia silnika.
Stopień ochrony IPX4D
Wzgl.wilgotność
powietrza
maks. 95 %
Klasa izolacji F
EEI ≤ 0,20*
* ALPHA1 L XX-65 ≤ 0,23
Sygnał wejściowy PWM
o profilu A (ogrzewanie)
Zaprojektowany na nowo model C pompy ALPHA1 L
może być instalowany we wszystkich rodzajach
instalacji grzewczych ze zmiennym lub stałym
natężeniem przepływu. Wysokosprawne pompy
z elektronicznie komutowanym silnikiem (ECM), jak
ALPHA1 L, są samosterujące i automatycznie
dostosowują parametry pracy do wymagań
instalacji. Prędkość może być regulowana przez
niskonapięciowy sygnał PWM (o modulowanej
szerokości impulsu).
Przy wysokich wartościach procentowych sygnału
PWM (cyklach pracy) histereza zapobiega
wyłączaniu i włączaniu pompy w przypadku wahań
sygnału wejściowego w okolicach wartości
granicznej. Przy niskich wartościach procentowych
sygnału PWM prędkość pompy jest wysoka ze
względów bezpieczeństwa. W razie uszkodzenia
(przerwania) kabla w instalacji z kotłem gazowym
pompy będą nadal pracować z maksymalną
prędkością i odbierać ciepło z wymiennika ciepła. Ta
funkcja może być także wykorzystywana przez
pompy obiegowe w instalacjach grzewczych<
