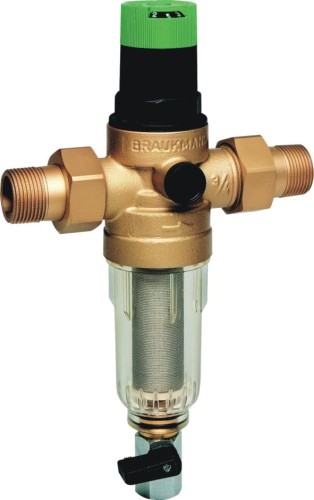

HONEYWELL Filtr mechaniczny siatkowy FK06-3/4AA Z REGULATOREM CIŚNIENIA

Filtr Honeywell FF06 należy do filtrów z tzw. opłukiwaniem siatki filtracyjnej. Filtr ten zapewnia ciągłe filtrowanie wody zatrzymując na siatce filtracyjnej zanieczyszczenia tj. rdzę, piasek, strzępy konopi itp. Zanieczyszczenia gromadzone są na dnie przezroczystej obudowy i mogą być łatwo usunięte przez chwilowe otwarcie spustu. Regulator ciśnienia zabezpiecza instalację przed skutkami zbyt wysokiego ciśnienia oraz powoduje zmniejszenie zużycia wody. Urządzenie posiada aprobaty DIN/DVGW. Ze względu na niewielkie rozmiary filtr może być instalowany tam, gdzie jest mało miejsca do zabudowy.

• Certyfikaty DIN/DVGW
• Łatwy montaż
• Proste ustawianie zadanego ciśnienia (czytelny wskaźnik nastawy)
• Sprężyna nastawcza nie pozostaje w kontakcie z wodą
• Wkład zaworu z wysokojakościowego zaworu może być łatwo wymieniony
• Ciągły dopływ przefiltrowanej wody (również w czasie płukania filtra)
• Zmiany ciśnienia na wejściu nie powodują zmian ciśnienia na wyjściu
• Łatwa wymiana wkładu filtracyjnego i obudowy filtra
• Spełnia wymagania KTW dla wody pitnej

Konstrukcja
Filtr FK06 składa się z:
 Korpusu z obustronnym otworem do manometru
 Króćców gwintowanych
 Wkładu zaworu z gniazdem i membraną
 Kołpaka sprężyny z pokrętłem nastawczym I skalą
 Sprężyny nastawczej
 Drobnosiatkowego wkładu filtracyjnego
 Przezroczystej obudowy
 Zaworu kulowego
 Bez manometru (patrz akcesoria)
Materiały
 Korpus z mosiądzu (odpornego na odcynkowanie)
 Króćce gwintowane z mosiądzu
 Wkład zaworu, kołpak sprężyny z pokrętłem nastawczym
i wskaźnikiem nastawy z tworzywa
 Sprężyna nastawcza ze stali sprężynowej
 Wkład filtracyjny ze stali nierdzewnej
 Obudowa filtra z odpornego na uderzenia,
przezroczystego materiału syntetycznego
 Gniazda z NBR
 Membrana wzmacniana włóknami NBR

Zakres zastosowań
Czynnik Woda
Ciśnienie wejściowe maks. 1,6 MPa
Ciśnienie wyjściowe 0,15 – 0,6 MPa
Dane techniczne
Pozycja montażowa Pozioma, komorą filtrującą do dołu
Ciśnienie robocze maks. 16 bar
Temperatura robocza maks. 40C
Średnice przyłączy 1 / 2 " do 11/4"
Siatka filtracyjna 105/135 m

3
Przykład instalacji
Zasady instalacji
 Instalacja pozioma z obudową filtra skierowaną ku dołowi
 Położenie takie zapewnia największą efektywność
filtrowania
 Zamontowanie zaworów odcinających umożliwia serwis
i obsługę filtra bez demontażu filtra
 Zapewnienie dostępu do urządzenia
 Przy przezroczystej obudowie można łatwo określić
stopień zanieczyszczenia filtra
 Ułatwia konserwację i kontrolę
 Montaż bezpośrednio za wodomierzem
Typowe zastosowania
Filtr FK06 może być montowany we wszystkich typach
instalacji. Sprawdza się zwłaszcza w instalacjach
domowych, pozwalając zachować zgodność z obowiązu-
jącymi normami oraz w wybranych zastosowaniach
przemysłowych.
Filtr FK06 jest instalowany:
 Gdzie ciśnienie statyczne w miejscu poboru jest
większe niż 5 bar (EN 806-2)
 Jeśli ciśnienie statyczne przy zerowym przepływie
przekracza dopuszczalny poziom
 W instalacjach, w których jest mało miejsca a konieczna
jest regulacja ciśnienia np. modernizacja starych
instalacji
 Jeśli wymagane jest ograniczenie skoków ciśnienia na
zasilaniu
 Jeśli w instalacji znajdują się urządzenia mało odporne
na zanieczyszczenia mechaniczne
